盧燚

（文/中國電建集團國際工程有限公司中東北非區域總部）

　　摘要：電氣節能是以電廠壽命周期效益最大化為目標，從設計和設備選擇入手，研究發電廠電氣系統各個環節的節電措施，并使得采取的各項節電措施的投入在合理的年限內得以回收，從而最大限度地提高電廠的經濟效益和競爭能力。本文針對阿聯酋迪拜某生物質電站的具體情況，提出了幾項目前應用較廣泛的電氣節能措施，從而降低本項目的廠用電率，達到積極響應該國提出的節能減排政策的目的。

　　一、概述

　　阿聯酋迪拜某生物質電站是建設中的中東地區首座清潔生物質電站，也是“一帶一路”框架下中東地區首個中資企業參與投資、建設和運營的電站項目。2020迪拜世博會開幕之前，第一臺機組將實現并網發電，為世博會提供能源保障。在當地政府節能環保要求不斷提高的大背景下，生物質發電作為替代化石能源、環境保護，促進經濟增長的重要手段，對該國環境治理的作用日益凸顯。然而生物質電廠機組容量小，熱效率低，使得電廠降低自身能耗、提高效率、降低環境污染處理成本成為了一項重要工作。隨著改革的不斷深入，節約能源、促進可持續發展已成為社會進一步發展的根本要求。

　　本工程單機容量為35MW，設備及原材料多，系統復雜，因此在本工程設計中要精心設計，采取切實有效的措施從建設、運行、消費等各個環節節約能源，提高能源的綜合利用率，并加強建設及生產的環境保護。

　　本文從電氣專業工作出發，研究生物質發電廠電氣系統節能措施，優先采用可靠成熟的新技術、新產品，對節約能源有著重大的作用。

　　二、變壓器節能

　　變壓器對于配電系統來說，是最重要的設備之一，變壓器工作就要產生功率，不管是有功功率的損失還是無功功率的消耗，都會對設備消耗影響較大，所以對于連接方式，參數的選擇至關重要。

　　（一）變壓器選擇的總體要求及效率特性

　　1.主變壓器在選擇方面應該更加注重高效率，低損耗類型，有助于延長設備的使用壽命。

　　2.變壓器的鐵芯宜選用高導磁優質冷軋硅鋼片，變壓器的線圈宜采用優質無氧銅線。在綜合考慮設備選擇經濟性的情況下，選用節能型變壓器，降低變壓器本身的銅耗、鐵耗。選用節能型變壓器，可降低變壓器損耗15%以上。節能型變壓器對電氣節能效果還是很明顯的。

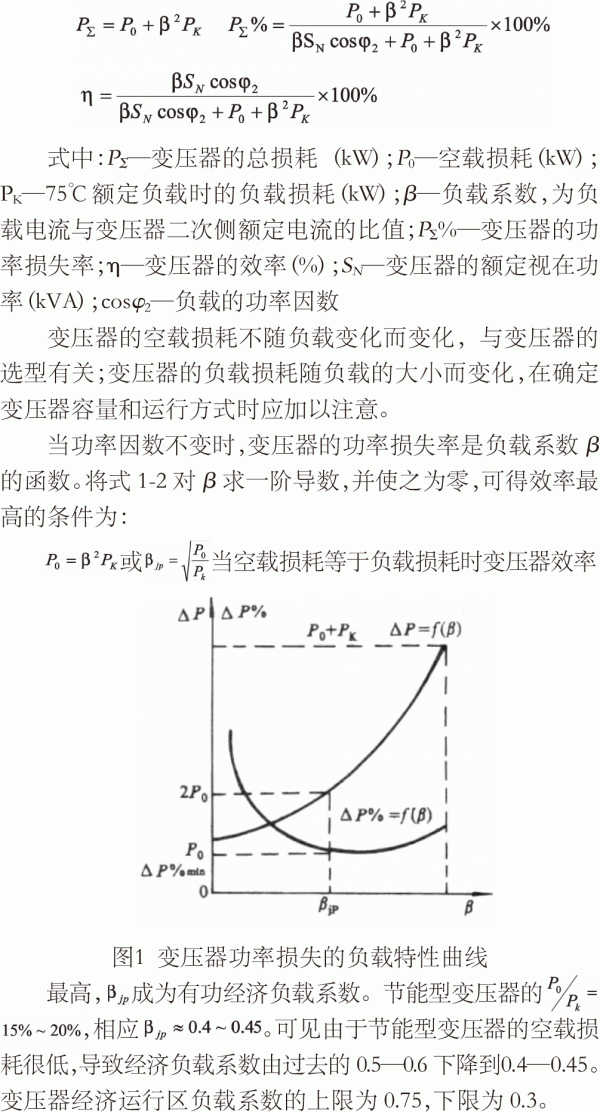

　　3.變壓器的效率特性，根據電機學原理，變壓器的損耗主要有空載損耗和負載損耗兩大部分。變壓器損耗和效率計算公式如下：

　　（二）低壓廠用變壓器的選擇及布置

　　1.干式變柜應與低壓動力中心盤同列毗鄰布置，以減少連接變壓器與開關柜的母線。

　　2.由于氣體放電燈、熒光燈等功率因數低，照明變壓器應選用有載調壓變壓器。

　　3.高壓廠用配電裝置及低壓動力中心應布置在靠近負荷中心的地方。

　　4.在滿足MCC對環境要求的前提下，MCC應就地布置在靠近電動機比較集中的地方。

　　（三）小結

　　本工程低壓廠用變壓器全部選用低損耗環氧樹脂澆注干式變壓器，變壓器變比為10.5±2×2.5%/0.4kV，變壓器接線組別選用Dyn11。運行方式采用成對配置、明備用方式，這種運行方式使得變壓器的負載系數均在經濟運行區內。

　　三、電動機的選擇

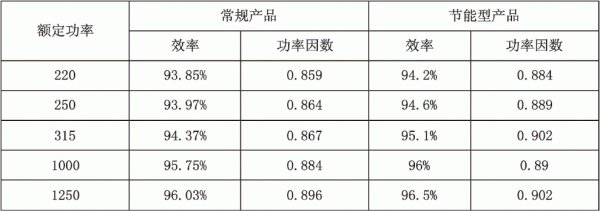

　　對于發電廠來說，最主要的耗能設備就是電動機，電動機功率直接影響了發電廠的電能情況，發動機的額定功率是根據設備的軸功率來定的，合適的系數能有效地減少裕量，這樣能降低能耗指標。另外，節能型電動機是發電廠的優質選擇，下表就是以Y系列節能型電動機與一般產品的技術參數比較圖，可以明顯地看出同樣額定功率情況下節能型產品比一般常規產品的效率要高，功率因數要高。

　　四、其他電氣元件的選擇

　　（一）安全滑線設備的選擇

　　對于安全滑線，當滑線長度大于50米時應采用滑線中間供電方式。

　　（二）保護元件的選擇

　　對于繼電器及二次元件，采用低功耗產品。保護設備或專用設備應采用微機型集成式產品。

　　（三）小結

　　在本工程中，低壓接觸器，采用永磁型接觸器。繼電器及二次元件，采用低功耗產品。保護設備、專用設備采用微機型集成式產品。

　　五、結語

　　本專題針對本工程的具體情況，從節能減排、降低運行成本的角度采取了幾項目前應用較廣泛的電氣節能措施，從而降低本項目的廠用電率至7.96%，積極響應當地政府提出的節能減排政策。

　　參考文獻：

　　[1]覃家儉.熱電站節能設計[J].廣西節能，2020(02).

　　[2]許文杰，張曉力，楊潔，等.淺談電氣節能技術的現狀及應用前景[J].信息記錄材料，2019(01).

　　[3]沈鶴亭.淺析企業電氣方面的節電與經濟運行[J].科技經濟市場，2015(12).
